Тема: UUEE1 - Москва, Россия

  1. #1
    МегаПрофи
    Регистрация
    10.11.2011
    Город
    Москва
    Сообщений
    1,642
    Downloads
    13
    Uploads
    0

    UUEE1 - Москва, Россия


    Приёмник BEAST 4 кан.
    Расположение СВАО, до Шереметьево 20 км.
    Приём за сутки (сделайте миниатюру админы! и скажите как их делать пожалста!):
    http://content.foto.mail.ru/mail/nak...photo/s-46.jpg
    Обратите внимание на белую полоску, прерывающую треки на Юго-Западе. Это мёртвая зона от Останкинской телебашни.
    Диаграмма приёма
    http://content.foto.mail.ru/mail/nak...photo/s-47.jpg
    Диаграммой приёма я не доволен. На Запад, к Смоленску, вполне хорошо, 225 миль. На Ю и ЮВ гораздо меньше. А я хочу ровный 440-км кружок. Знаю, что наглый. Буду работать над проблемой.
    Виден наземный трафик ВНЕ ЗОНЫ прямой видимости!!
    http://content.foto.mail.ru/mail/nak...photo/s-48.jpg
    Иногда проскакивают стоящие у терминалов, видно как выруливают на полосу, виден разгон/торможение... Признаться, ничего подобного не ожидал. Ведь прямой обзор закрыт домами...
    Мой обзор Шереметьево визуальный:
    http://forum.adsbradar.ru/f19/moi-ob...vizualnyi-923/
    В перспективе думаю: а не наладить ли автоматическую видеосъёмку бортов в хорошую погоду? Может и вебкамеру забацать...?
    Фреймрейт и обзор в период большой активности:
    http://content.foto.mail.ru/mail/nak...photo/s-49.jpg
    Схема усилителя для передачи сигнала от miniADSB к Beast тут:
    http://forum.adsbradar.ru/f20/usilit...33/index7.html
    Огромное спасибо ANDM за бесценную поддержку. Без усилителя мой сетап был бы невозможен.
    Желающим:
    Файл out
    http://zalil.ru/33005909
    Лог ПП за несколько первых часов. Всего за первые сутки набежало 1,8 гига текста...
    http://zalil.ru/33006023


    В перспективе: вторая (третья?) антенны, вероятно направленные, закрывающие пару имеющихся мёртвых зон. А так же запись радиопереговоров, ACARS, и бог знает ещё чего...

    Ах да, самое важное. Всем делать МУЛЬТИЛАТЕРАЦИЮ. Прошу без дискуссий только. Просто настраивайте и всё. Шарер xY ждёт Вас!!

  2. Ksuxa ATC

  3. #11
    Кандидат
    Регистрация
    15.06.2011
    Город
    Москва
    Аэропорт
    UUMU
    Flightradar24
    F-UUMU1
    Сообщений
    191
    Downloads
    24
    Uploads
    2
    ну у меня Свисток против БЕАСТ.
    плюс разьемы на кабеле был на соплях (временный).
    поставлю сегодня на запись диаграмму новую.
    а на диаграмме nakos антенна с усилителем?

  4. Ksuxa ATC

  5. #12
    МегаПрофи
    Регистрация
    10.11.2011
    Город
    Москва
    Сообщений
    1,642
    Downloads
    13
    Uploads
    0

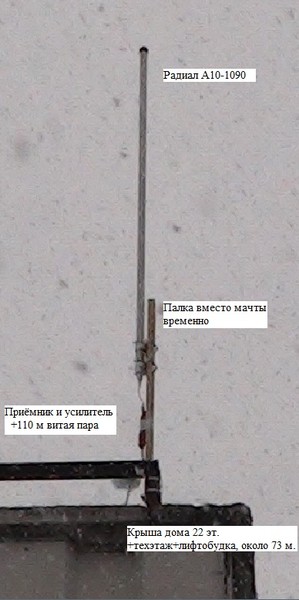

    у меня радиал и приёмник почти сразу, через кусок кабеля от свистка с разъёмом SMA, а на свободном конце напаяно жало от N разъёма которое и воткнуто в радиал
    усилителю радиочастоты в моей схеме места нету

  6. #13
    Кандидат
    Регистрация
    15.06.2011
    Город
    Москва
    Аэропорт
    UUMU
    Flightradar24
    F-UUMU1
    Сообщений
    191
    Downloads
    24
    Uploads
    2
    nakos
    да..не обратил внимания сразу, что у вас витая пара на снижении идет.

    не ожидал, что останкинская башня так может сигнал "глушить"

  7. #14
    МегаПрофи
    Регистрация
    10.11.2011
    Город
    Москва
    Сообщений
    1,642
    Downloads
    13
    Uploads
    0
    ну она глушит узенькой полосочкой...там на первом рисунке видно

  8. #15
    МегаПрофи
    Регистрация
    07.04.2011
    Город
    Москва
    Аэропорт
    UUDD
    Сообщений
    703
    В Блоге
    7
    Downloads
    26
    Uploads
    9
    Цитата Сообщение от nakos Посмотреть сообщение
    ...В перспективе думаю: а не наладить ли автоматическую видеосъёмку бортов в хорошую погоду? Может и вебкамеру забацать...?
    Идея хорошая, можно и на сайте раздел сделать. Вот так, как нибудь, например...

    AirNav RadarBox - London Heathrow WebCam

    Только опять - ресурсы, финансы...

  9. Ksuxa ATC

  10. #16
    МегаПрофи
    Регистрация
    10.11.2011
    Город
    Москва
    Сообщений
    1,642
    Downloads
    13
    Uploads
    0
    ну камера сама по себе наверно не проблема...
    а вот как сделать чтоб она снимала в нужный момент
    но самая большая проблема - погода

  11. #17
    МегаПрофи
    Регистрация
    29.05.2011
    Город
    Novosibirsk
    Аэропорт
    UNNT
    Сообщений
    2,348
    В Блоге
    1
    Downloads
    35
    Uploads
    12
    а на свободном конце напаяно жало от N разъёма которое и воткнуто в радиал
    Только жало? А, собственно, оплетка как же, никуда не соединена со стороны антенны?

  12. #18
    МегаПрофи
    Регистрация
    10.11.2011
    Город
    Москва
    Сообщений
    1,642
    Downloads
    13
    Uploads
    0
    а куды её соединять?
    и собственно зачем?

  13. #19
    МегаПрофи
    Регистрация
    23.06.2011
    Город
    Saratov, Russia
    Аэропорт
    UWSS
    Flightradar24
    T-UWSS1
    Сообщений
    312
    Downloads
    44
    Uploads
    1
    Цитата Сообщение от nakos Посмотреть сообщение
    ну камера сама по себе наверно не проблема...
    а вот как сделать чтоб она снимала в нужный момент
    Active WebCam
    Active WebCam - программа снимает сигнал с любого видеоустройства, web-камеры, видеокамеры или TV, с максимальной частотой 30 кадров в секунду. Трансляцию вы можете организовывать как напрямую с вашего компьютера, так и через FTP-сервер (куда первоначально осуществляется upload с вашего компьютера) или HTTP-сервер. Также есть возможность сохранять захваченный сигнал в AVI или MPEG формате.Можно организовать передачу картинки на мобильный телефон. так-же имеется типа датчика движения, появился самоль, она включилась и началась запись.

  14. #20
    МегаПрофи
    Регистрация
    10.11.2011
    Город
    Москва
    Сообщений
    1,642
    Downloads
    13
    Uploads
    0
    Как наладить вещание в Гугольмапс да так, чтоб самолёты трёхмерные были? Как у UUWW такая фишка была.
