T-URWW6 - Волгоград, Россия

[Disp]

Сначала пробовал принимать на комнатню антенну. Сейчас перенёс в гараж простенький комп на Win-XP, DVB-t -донгл, и 3G модем вместе с четырех элементной антенной Франклина, которую разместил в трубе вентиляции, и 6 метров кабеля RG-6. Т.к заметно выросла дальность, с 30 до 130 nm, то скорее всего там и оставлю на постоянку.
Так теоретическое покрытие согласуется практикой, пока вижу некоторые возможности по доработке.
Вложение 2697Вложение 2698
Возможно по теплу подниму антенну на мачту 2-3 метра, тогда же попробую и вай-фай подать, а пока есть время сделать антенну посерьёзнее.
Есть текущий вопрос - координаты антенны (места приёма) изменились. Надо-ли их как-то по новой прописывать? Если надо, то как? (что-то сам не могу понять).
Заранее спасибо!

[Disp]

Придется на доме приподнять метра на 2 - про прямой ближайший соседний дом на 1 метр выше и перекрывает видимость. Металлоконструкции и перфоратор уже готовы к бою . Тестил с антенной такой модификации с одной стороны (Фото не моё)


http://www.lan23.ru/forum/attachment...4&d=1415266730
китайский планшет зацепился с уровнем -69 -71. К тому же между антенной и роутером кабеля метра 2 было.
Пришел к варианту роутер + антенна в одном корпусе с питанием по витой паре. Кстати надо подправить в первом блоке по питанию (понижающий преобразователь на модуле kis 3r33), хотя бы конденсаторы заменить на новые .

[Exios]

И кстати, запустил коробку от FlightAware. Дабы не заморачиваться вешать их антенну ADSB+GPS, вывел с платы отдельный хвост на китайскую активную GPS, а на вход подал сигнал со своей коллинеарной антенны .
После установки приёмник нормально самоопределился с координатами и с дюжиной других фидов засинхронизировался

Фотохостинг не активен - можншь разместить на vfl.ru

[Disp]

Наверное там вот это было ?


Последнее время коробка не моргает желтым огоньком - либо после обновления прошивки изменили способ индикации, либо надобности в GPS приёмнике уже нет , т.к. синхронизируются по сигналам от самолётов но млат на странице статистики активен.(а может я спаял криво и всё уже отвалились )

[Exios]

Последнее время коробка не моргает желтым огоньком - либо после обновления прошивки изменили способ индикации, либо надобности в GPS приёмнике уже нет , т.к. синхронизируются по сигналам от самолётов но млат на странице статистики активен.(а может я спаял криво и всё уже отвалились )

Спасибо!
У меня зеленым моргает, как обычно.

[Disp]

Китайский клон ?

Моё



Их

\

[Exios]

Китайский клон ?

Моё



Их

\

Вполне может быть. У нас с ребятами на Драйве тоже была задумка, сделали - а через 1,5 месяца наша задумка появилась на площадке Ali - но в лучшем и доработанном виде.

[Disp]

planefinder.net рисует трёхмерную диаграмму приёма антенны - прикольно

[Disp]

OrangePi возмущён температурой (не жарко в гараже, +3)

" Temp | 28'c | Who put me in the freezer! "



(пробую удалённый доступ к сетапу через https://www.remot3.it - может приживётся )

[Disp]

Озаботился фильтром от очень мощных сигналов ниже по диапазону. SAW TE1090 не плох, но я умудрился убить парочку то-ли статическим электричеством, то-ли постоянкой.
Решил ФВЧ поставить между антенной и МЩУ. Да потеряется пара дециБелл, но...

Заказал бесплатные самплы у американцев https://ww2.minicircuits.com/WebStore/Filters.html



и типа подписался , что атомную бомбу не собираю


Может и пришлют.

[Disp]

Чем окончатся переговоры с производителем ФВЧ пока не известно, по этому поделюсь тем , что проделано.

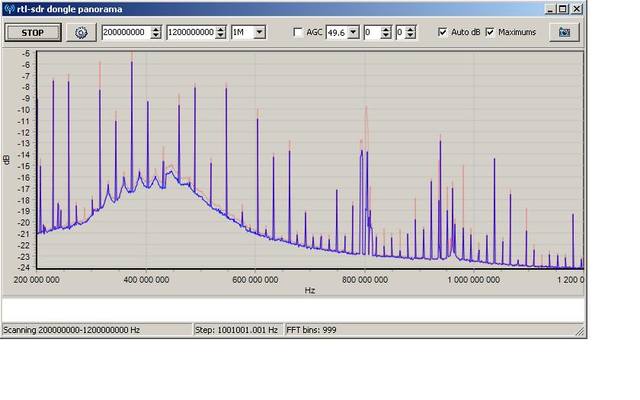

Посмотрел , как работает свисток в более широком диапазоне



- конечно, если ставить на входе широкополосный усилитель, то низкие частоты просто перегрузят донгл. Отсюда и возникла мысль поставить ФВЧ на вход.

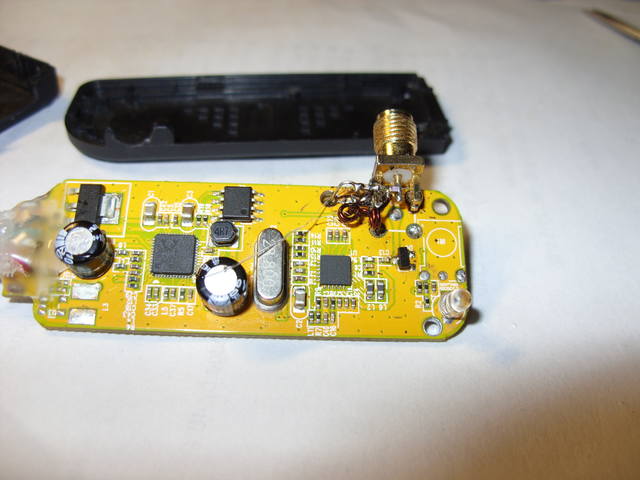

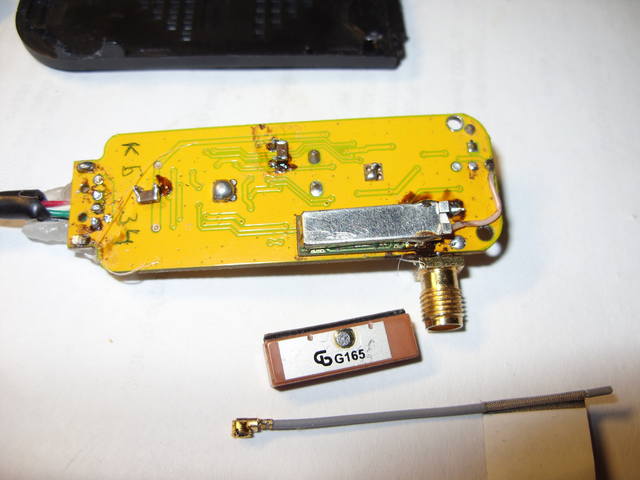

Из непромеренных конденсаторов и кусков проволоки вышла такая конструкция на входе свистка



и проводок уходит сквозь плату неспроста - там разместился МШУ из...

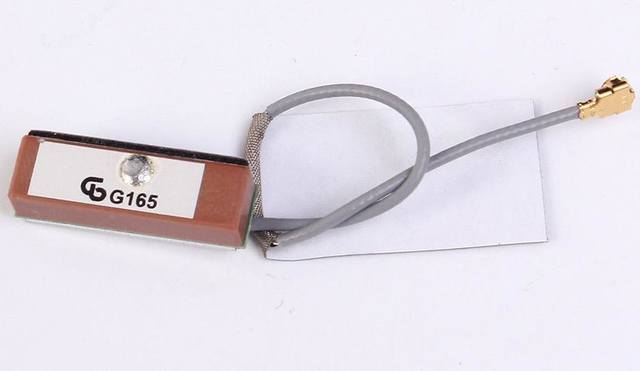

из вот такой активной GPS антенны

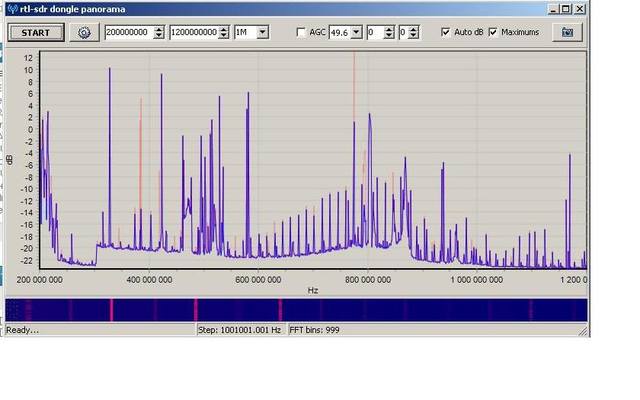

в итоге получил такой спектр по входу



и да, поставил на тестовую систему

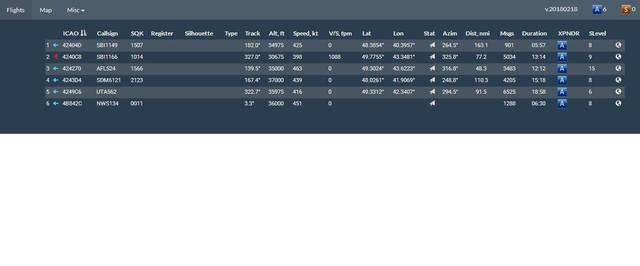

без МШУ такие уровни сигналов

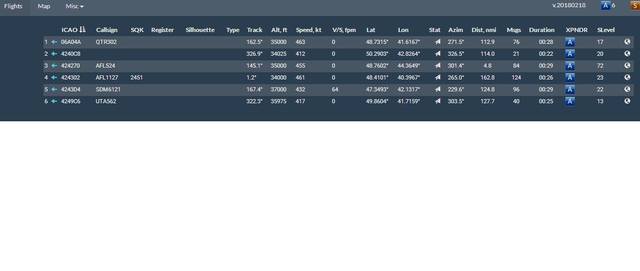

с МШУ с фильтром такие



По предварительным ощущения дальность приёма не изменилась, а вот количество принятых пакетов выросло на 20-30 %, сбор статистики ещё в процессе и, возможно, что это не окончательный вариант.

Приедут ещё GPS антенны - по подробнее разберу процесс переделки, а эту трогать для фотосессии боязно - ещё поломаю окончательно .

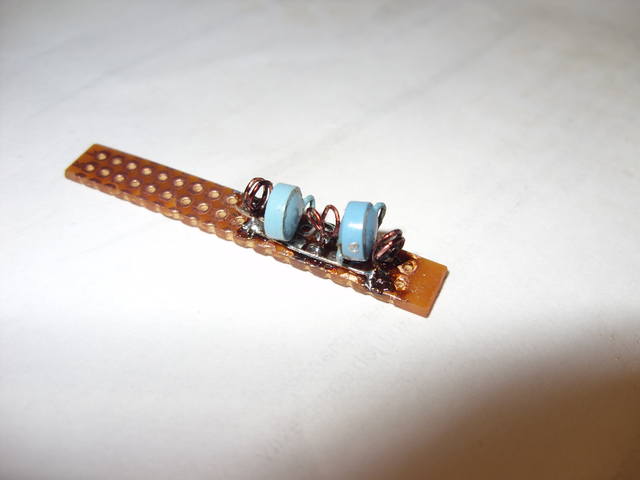

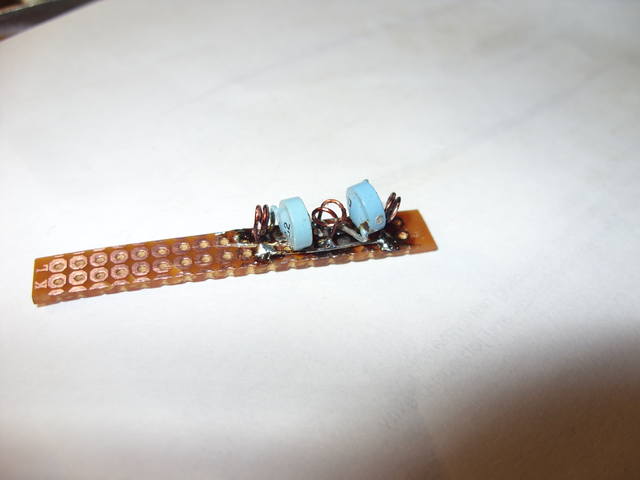

Только что, сделал ещё ФВЧ, правильно рассчитав под имеющиеся в наличии конденсаторы на этой странице https://www.changpuak.ch/electronics...h_highpass.php



В итоге





Пока не тестил этот вариант.
